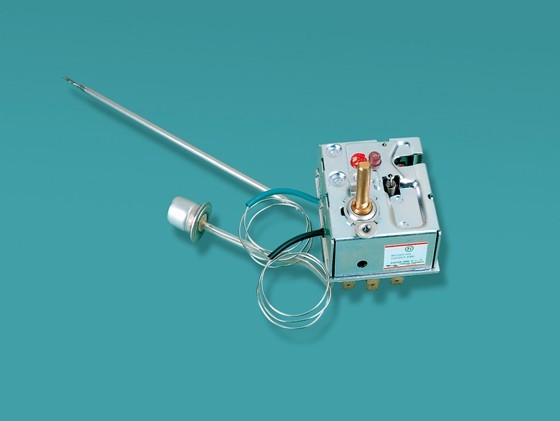

WYC系列
适用范围:
WYC系列温控器是混合式温控器,具有调温及限温保护功能,温度动作精度高,触点容量大,安全性能好,寿命长等特点,主要用于大功率的电热水器,电开水器,电暖气、电炸锅等商用及家用电器类的电热控制及超温保护。

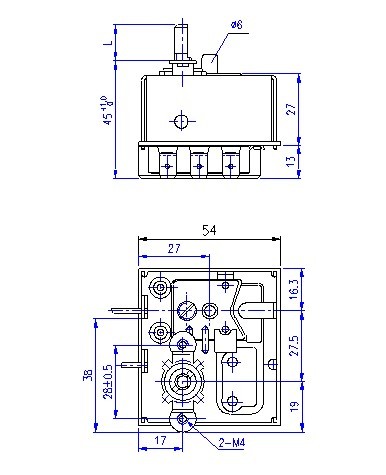

外形尺寸:

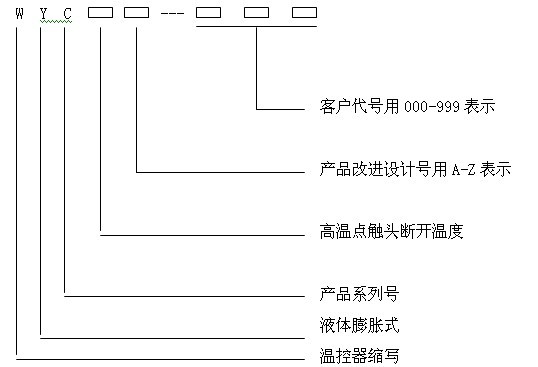

型号意义:
技术参数:
◎开关额定电流及额定电压:
11-12:23(3)A AC400V
21-22:23(3)A AC400V
31-32:23(3)A AC400V
◎绝缘电阻:≥
◎电气强度:2000V.AC 1min(常态)
◎寿 命:TR(调温)>100000
STB(安全保护)>1000
◎响应速率:≤
◎主体最高耐温:
◎ 设计温度范围
TR(调温) 0
STB(安全保护) 0
安全认证:
安装和使用说明:
1.安装时应保证毛细管最小弯曲半径在10mm以上,以免毛细管断裂。
2.主体安装:连接螺钉的安装长度,应充分考虑绝缘距离;应该安装在无水滴的地方;粘结剂封口螺钉不要随意拧动,安装时避免感温筒(感温包)和主体受压变形,以免改变动作温度,甚至使温控器失效。
3.感温筒(或感温包)应全部处于被测介质温度场中。
4.温度特性测试时,应在25℃的环境温度下进行,否则,应对动作温度进行修正。测试时,感温筒应全部浸入测试介质中,毛细管浸入测试介质的深度为50±30mm,介质温度变化速率不大于1℃/min,温度场不均匀度应小于0.2℃。
5.安装过程如掉落地上或受强烈撞击,必须重新检查该温控器动作温度,符合要求后方可使用。
6.本限温器因超温引起开关自动断开(手动复位按钮跳起),待感温部温度低于断开温度约20~30%后,才可按下手动复位按钮。否则不但不能复位,还会造成限温器内部零件损坏。敬请注意。
7.因调节轴旋转时有少量轴向运动,故旋钮与底盘之间要有一定间隙,以免影响转动。
